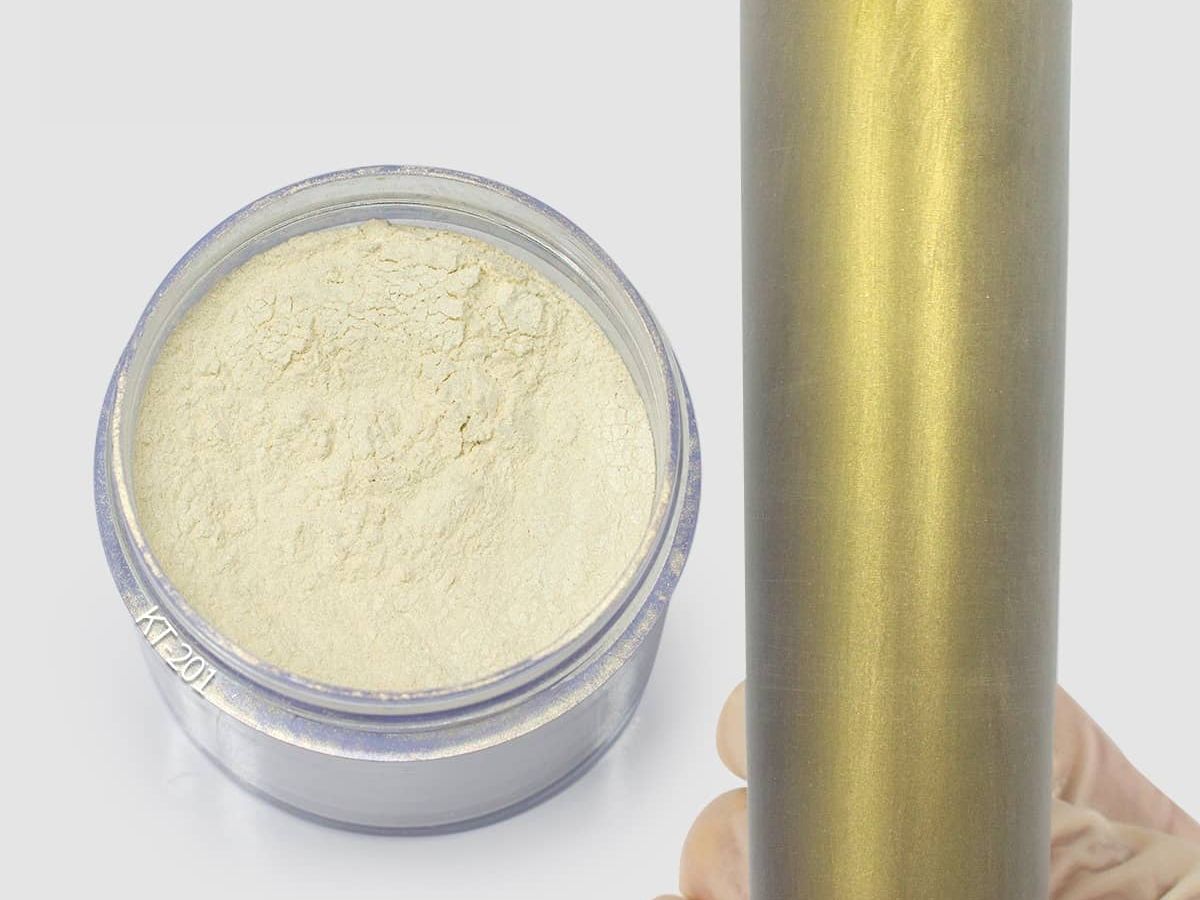

Pigmento de mica dorado satinado KT-201 — Equivalente a Iriodin 201, partícula fina

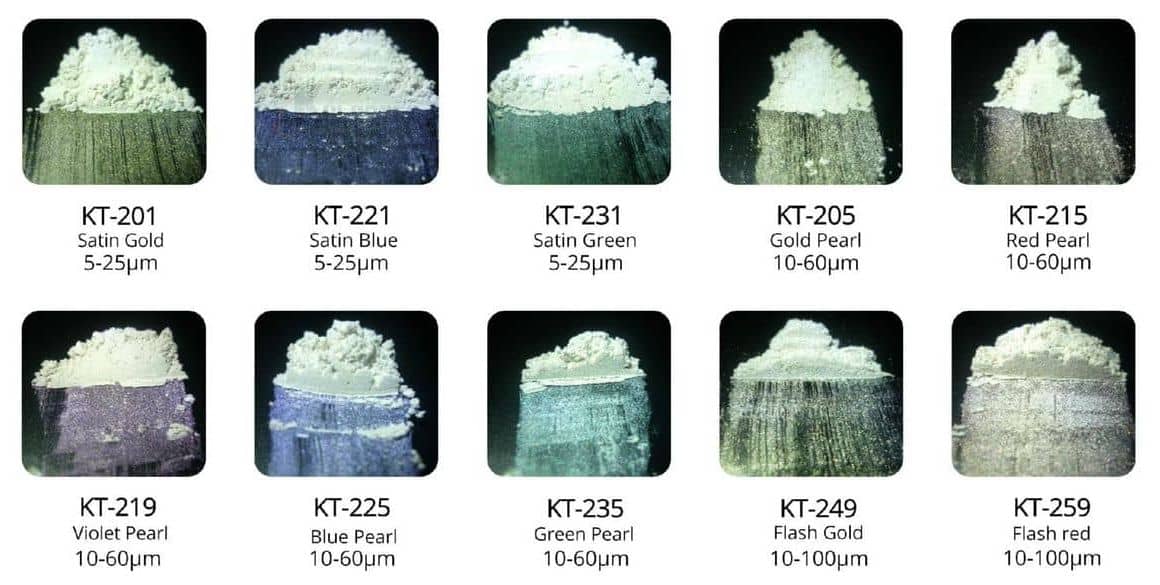

La serie KT 200 comparte la misma base de mica natural que la serie KT 100 blanco plata, pero incorpora una capa de dióxido de titanio más gruesa. Este grosor adicional transforma los pigmentos, pasando del blanco plata neutro a la interferencia selectiva, donde cada grado está optimizado para una banda de color específica. El KT-201 se centra en la banda dorada. Si desea una visión más completa de la gama de interferencia, la tabla a continuación abarca toda la gama:

La subserie 7000 (KT-7211 a KT-7275) amplía aún más el rango de interferencia con partículas de brillo, centelleo y superbrillo. Estas se distinguen de la KT-201 por su apariencia: son más gruesas, más reflectantes y menos adecuadas para impresión fina o aplicaciones cosméticas donde la suavidad es importante.

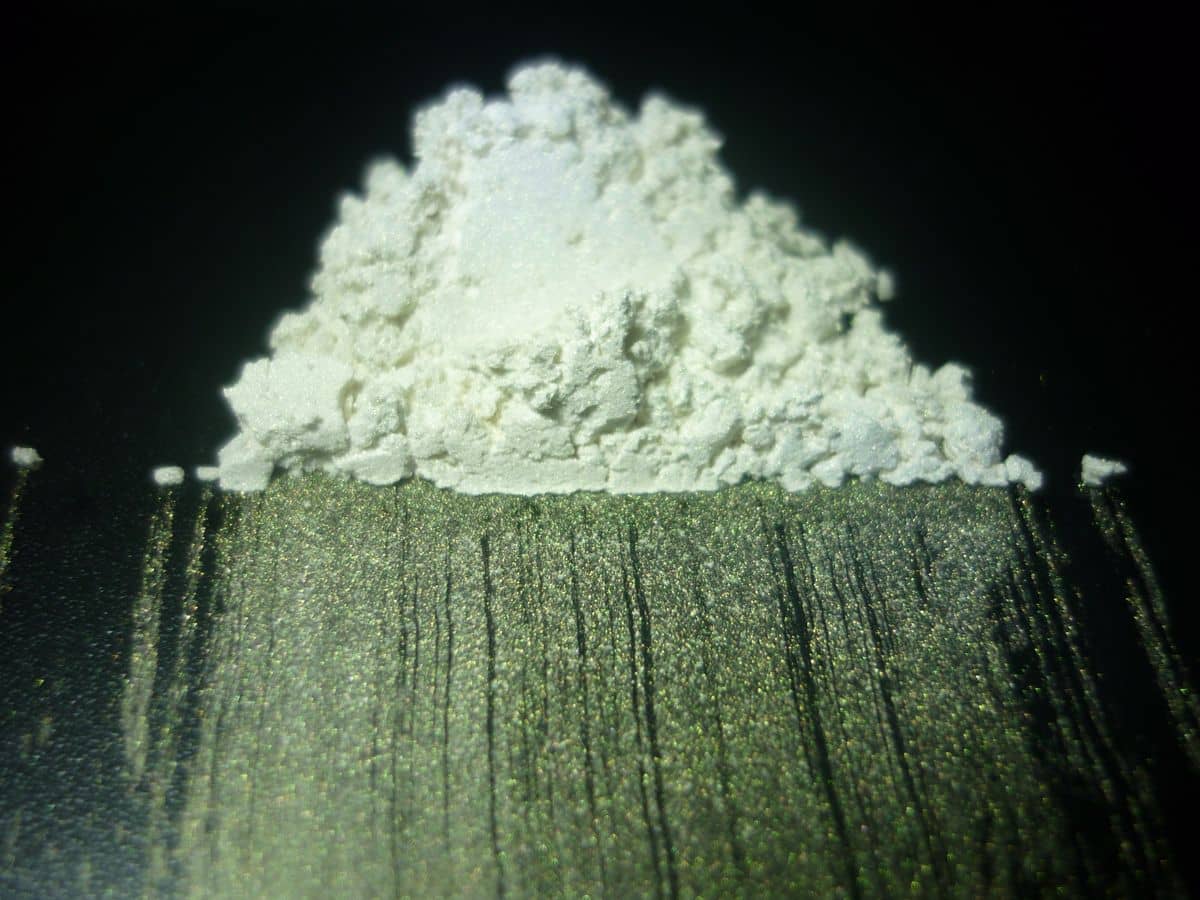

Aplicaciones

El rango de partículas de 5 a 25 μm es lo que hace que el KT-201 sea útil en una gama más amplia de aplicaciones que los grados de interferencia más gruesos. Su finura es suficiente para la impresión en huecograbado y flexografía. Su suavidad es ideal para formulaciones cosméticas (sombras de ojos, iluminadores, productos para uñas), donde la textura en la piel o al tacto es importante. También se utiliza en recubrimientos decorativos, manualidades y jabón.

En la práctica, si se realiza un trabajo de huecograbado offset o de alta resolución y se necesita una interferencia de oro con un mínimo de moteado, el corte fino del KT-201 es preferible a los grados de 10 a 60 μm. La desventaja es una menor intensidad de brillo: se obtiene un acabado satinado, no brillante.

Comportamiento óptico y compatibilidad con el sustrato

Los pigmentos de interferencia, como el KT-201, son sensibles al sustrato, a diferencia de los pigmentos de absorción. El efecto dorado se produce por un refuerzo selectivo de la luz: en el ángulo de reflexión se ve el dorado, pero la luz transmitida o dispersada lleva el tono complementario (en este caso, tonos azul-violeta). Sobre un sustrato blanco o neutro, esto produce un dorado puro. Sobre un sustrato oscuro, el color de interferencia puede intensificarse. Sobre una base azul o violeta, el efecto tiende a anularse, dejando un resultado apagado o turbio.

Esto no es un defecto, sino una característica inherente al funcionamiento de la interferencia. Sin embargo, se trata de una variable de formulación que debe controlarse deliberadamente. El enfoque correcto consiste en igualar la fase de color del material base con el tono de interferencia, en lugar de oponerle dicho tono.

Cabe destacar que la opacidad de la matriz también influye. En sistemas muy opacos o rellenos, el efecto de interferencia se suprime parcialmente debido a que las plaquetas de pigmento no pueden orientarse correctamente y la luz transmitida se absorbe antes de contribuir al efecto visual. Los sistemas de menor viscosidad y mayor transparencia suelen ofrecer resultados de interferencia más nítidos.

Dispersión y manipulación

KT-201 se dispersa fácilmente en la mayoría de los sistemas de recubrimiento comunes: con base de solvente, base de agua y curado UV. Su tamaño de partícula fino permite una rápida humectación, pero la sensibilidad al cizallamiento sigue siendo un factor a considerar. La mezcla con alto cizallamiento rompe la geometría de las plaquetas, lo que degrada directamente el resultado óptico. La incorporación con bajo cizallamiento o posterior adición es el método estándar.

Para aplicaciones cosméticas, la mezcla en seco con polvos prensados ​​o su incorporación a sistemas anhidros sigue el mismo principio de baja cizalladura. En los esmaltes de uñas, la sedimentación puede ser un problema con partículas finas; por lo general, se requieren modificadores de reología para mantener la suspensión sin afectar la apariencia final de la película.

KT-201 como alternativa a los pigmentos Iriodin de Merck

La serie de interferencias de Kolortek fue diseñada para proporcionar una comparabilidad técnica.equivalentes del efecto irodinEn toda la gama de productos Iriodin serie 200, KT-201 reproduce específicamente a Iriodin 201 en cuanto a sustrato (mica natural), recubrimiento (TiO₂ + SnO₂) y tamaño de partícula (5–25 μm). Para la mayoría de las aplicaciones de recubrimiento, impresión y cosmética, no es necesario ajustar la formulación durante la sustitución.

Dicho esto, la distribución del tamaño de partícula y los detalles del tratamiento superficial pueden variar entre lotes de fabricantes. Si su aplicación requiere tolerancias estrictas en cuanto a croma o ángulo de brillo, realizar una prueba comparativa antes de la puesta en marcha de la producción completa es la decisión correcta.

Preguntas frecuentes

P: ¿Es KT-201 un sustituto directo de Iriodin 201 en formulaciones cosméticas?

R: En cuanto a la composición, sí: mismo sustrato de mica, recubrimiento de TiO₂ + SnO₂ y tamaño de partícula de 5 a 25 μm. Para uso cosmético, conviene confirmarlo con los estándares de color internos y las normativas regionales aplicables a la aplicación específica. La química del pigmento es equivalente, pero la aprobación para uso cosmético implica más que solo química.

P: ¿Por qué el efecto dorado se ve débil o apagado en mi fórmula?

R: Lo más común es que se deba a un conflicto de color del sustrato. Si el material base contiene pigmentación azul o violeta, esta absorbe el color de interferencia y suprime el dorado. La segunda causa probable es una cizalladura excesiva durante la dispersión, que reduce el tamaño de las plaquetas y altera la uniformidad de la capa óptica. Verifique ambos aspectos antes de ajustar el nivel de carga.

P: ¿Cuál es la diferencia entre KT-201 (oro satinado) y KT-205 (oro perlado) o KT-249 (oro brillante)?

A: El tamaño de partícula es la principal diferencia. El KT-201, de 5 a 25 μm, proporciona un acabado satinado suave, con poco brillo y textura fina. El KT-205, de 10 a 60 μm, produce un efecto perlado más visible con brillo moderado. El KT-249, de 10 a 100 μm, es la opción de alto brillo y acabado brillante. Los tres son grados de interferencia de oro con la misma composición química de TiO₂ + SnO₂ / mica. La elección depende del resultado visual y de las limitaciones del proceso de aplicación.

P: ¿Se puede utilizar KT-201 como alternativa al iodina en recubrimientos industriales a base de disolventes?

R: Sí. La estructura de mica/TiO₂ + SnO₂ es químicamente estable en la mayoría de los sistemas de disolventes: aromáticos, ésteres, cetonas y alifáticos. La compatibilidad con sistemas reactivos (epoxi, poliuretano) suele ser buena, aunque la química de curado afecta ocasionalmente la orientación superficial de las plaquetas. Realice una comprobación de compatibilidad si trabaja con sistemas altamente reticulados a temperaturas de curado elevadas.

Si está evaluando KT-201 como unPigmentos alternativos de iriodino de MerckPara una formulación existente o un nuevo desarrollo, se pueden solicitar muestras y hojas de datos técnicos. Para preguntas específicas sobre la aplicación o consultas de mayor volumen, comuníquese directamente con:contact@kolortek.com.
